太陽光有効利用工事(ひまわり)
太陽採光システム「ひまわり」とは
太陽の光をレンズと光ファイバーで屋内へ伝送する採光システムです。
天窓や鏡を利用するシステムとは異なり、部屋の位置や窓の方位、太陽の高度などの条件による制約がなく一日中安定した採光が可能になります。
「ひまわり」の仕組み

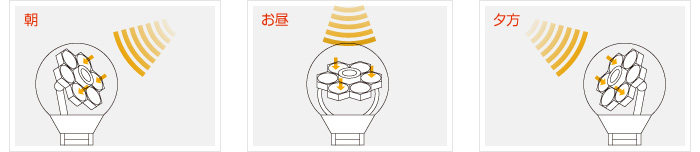

太陽をさがす
- 最新テクノロジーの自動追尾システムで常に太陽の位置を捉えます。
- 太陽は日の出から日没まで刻々とその位置が変わります。「ひまわり」システムは集光部のレンズ面が、常に太陽光と正対するように自動でコントロールされています。
- この自動追尾システムは、集光機に内蔵されたプログラムの時計機能と、集光部の太陽センサーによって制御されます。
- 直射日光が出ているときはセンサーによって正確な太陽位置をとらえ、太陽が雲などでさえぎられると、集光部は時計機能によって計算上の太陽軌道に沿って動きます。
- これにより＜晴れ－曇り＞の変化にもすばやく対応でき、効率よく集光できます。日没後は＜休止モード＞となり、翌朝の日の出にそなえます。
太陽光を集める
高性能な集光レンズで紫外線や赤外線をカットしながら太陽の光を効率的に集めます。
太陽光を照らす
- 光ファイバーで太陽の光をどこにでも照らすことができます。
- 集光レンズの焦点に大口径光ファイバーの入力端をセットしています。
- 光ファイバーの中に入った太陽光は全反射をくりかえして進み、光ファイバーの出射端から放出されます。
- 太陽光の可視光成分を伝送させるために、高純度の石英ガラスファイバーを使用しています。
- 細くて曲げることの可能な光ファイバーは、既存・新築を問わず建物の中へ太陽の光をどこでも自由にはこぶことができます。
- 光ファイバーの中に入った太陽光は全反射をくりかえして進み、光ファイバーの出射端から放出されます。
ひまわりの特徴
高品質な太陽の光
目に見える光としての可視光成分は、太陽光そのものです。
見た目にもやさしく、自然な色合いで、人工の電球を使った照明では再現不可能な高品質の光です。
紫外線・赤外線をカット

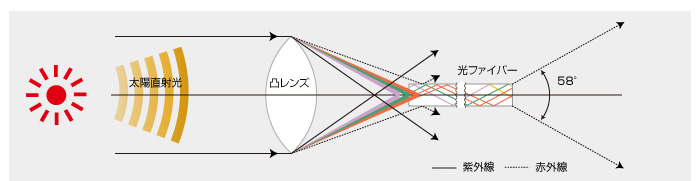

単レンズ集光により発生する＜色収差＞を利用して、紫外線・赤外線をカットしています。人にやさしい太陽光で快適な室内日光浴を可能にします。
紫外線・赤外線をカットしていますから、熱による温度上昇や、家具・じゅうたんなどの色あせを抑えた照明・採光が可能です。夏場にエアコンがきかなくなる心配もありません。
太陽光を手元でコントロールできます
光ファイバーによって、従来では難しかった室内での太陽光のコントロールが可能です。 生命を育むために必要な成分を凝縮した光として、さまざまにお使いいただけます。
省エネルギー＆メンテナンス・フリー

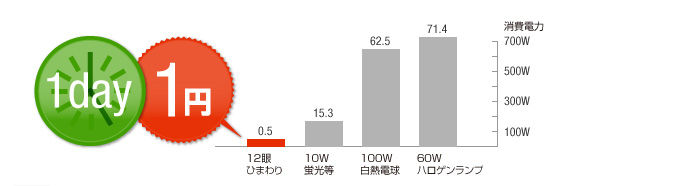

- 「ひまわり」システムは、太陽追尾のための電気代を最小限にした、省エネルギー設計です。１２眼・ミニ６眼集光機の電気代は、およそ1日1円以下です。太陽電池駆動で電気代ゼロの省エネタイプもございます。
- 「ひまわり」システムは、設置後はすべて自動運転ですので操作の必要はありません。また精密な調整をした集光部はアクリルドームでカバーされていますから、雨やホコリの影響を受けずに、安定した集光ができます。
- 保守については、集光機本体には3年間のメーカー保証がついています。またドームの清掃を中心とした定期点検をすることで、初期の効率を維持しながら長期間にわたって安心してご使用いただけます。

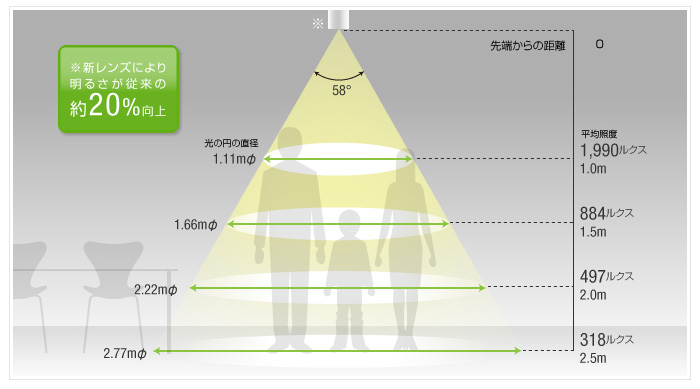

配光と照度
一般に蛍光灯の照明では照射面で５００ｌｘ以上、白熱電灯照明では２００ｌｘ程度が快適な明るさといわれています。「ひまわり」の場合は、端末照射器具からの距離が２.0mの場合、平均照度が約５００ｌｘになります。これは、読書や勉強、食事などに適した明るさになります。また、新設計のレンズにより「ひまわり」の光が従来より約２０％ほど明るくなりまったことでさらに十分な明るさを確保出来るようになりました。
| ＡＳレンズ外径 | ９５ｍｍφ |
| コア径 | １．０ｍｍφ |
| 芯数 | ６芯 |
| ファイバー長 | １５ｍ |
| 光束/１本当たり | １，９２０ルーメン |
| 照射角 | ５８度 |
０.５ｍ |
１.０ｍ |
１.５ｍ |
２.０ｍ |
２.５ｍ |
３.０ｍ |
|
| 平均照度 [ルクス] | ７，９６７ |
１，９９０ |
８８４ |
４９７ |
３１８ |
２２１ |
| 中心照度 [ルクス] | １１，１５４ |
２，７８６ |
１，２３８ |
６９６ |
４４５ |
３０９ |
| 照射径 [ｍ] | ０．５５４ |
１．１０９ |
１．６６３ |
２．２１７ |
２．７７２ |
３．３２６ |
| 照射面積 [㎡] | ０．２４１ |
０．９６６ |
２．１７２ |
３．８６０ |
６．０３５ |
８．６８８ |

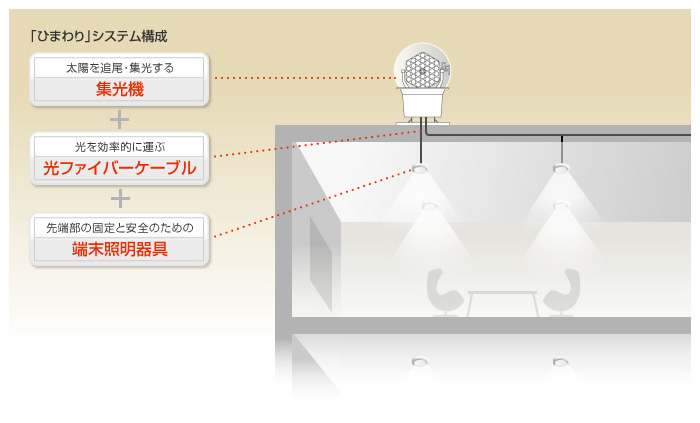

システム構成・製品
集光機、光ファイバーケーブル、照明器具の３つの組み合わせで構成しています
集光機
- １２眼「ひまわり」集光機（ＸＤ－５０Ｓ／１２ＡＳ型）
- ●１２枚のレンズと透明なアクリルドームカバー
- ●６芯バンドルケーブル２本まで接続可
-
レンズ枚数 １２ レンズサイズ[mmφ] ９５ 受光面積[cm²] ８５１ ドーム径[mmφ] ５２０ 高さ[mm] ８１０ 重量[kg] １４ ケーブル本数 ２ 全光束[lm] ３,８４０ 供給電圧 AC100V 消費電力 ２W
- ３６眼「ひまわり」集光機 （ＸＤ－１００Ｓ／３６ＡＳ型）
- ●３６枚のレンズと透明なアクリルドームカバー
- ●６芯バンドルケーブル６本まで接続可
レンズ枚数 ３６ レンズサイズ[mmφ] ９５ 受光面積[cm²] ２,５５２ ドーム径[mmφ] １,０００ 高さ[mm] １,４７５ 重量[kg] ８８ ケーブル本数 ６ 全光束[lm] １１,５２０ 供給電圧 AC100V 消費電力 ５W
- ９０眼「ひまわり」集光機（ＸＦ－１１０Ｓ／９０ＡＳ型）
- ●９０枚のレンズと透明なアクリルドームカバー
- ●６芯バンドルケーブル１５本まで接続可
レンズ枚数 ９０ レンズサイズ[mmφ] ９５ 受光面積[cm²] ６,３７９ ドーム径[mmφ] １,１７０ 高さ[mm] ２,０４５ 重量[kg] ３４６ ケーブル本数 １５ 全光束[lm] ２８,８００ 供給電圧 AC100V 消費電力 １２W
- １９８眼「ひまわり」集光機（ＸＦ－１６０Ｓ／１９８ＡＳ型）
- ●１９８枚のレンズと透明なアクリルドームカバー
- ●６芯バンドルケーブル３３本まで接続可
-
レンズ枚数 １９８ レンズサイズ[mmφ] ９５ 受光面積[cm²] １４,０３５ ドーム径[mmφ] １,６３０ 高さ[mm] ２,５００ 重量[kg] ６２８ ケーブル本数 ３３ 全光束[lm] ６３,３６０ 供給電圧 AC100V 消費電力 １５W
照明器具
- スポットライト
- ●手動にて照射方向可動
- ●既存の建物の後付け可
- ※拡散仕様タイプもご用意しております。
カラー ホワイト サイズ W77mm×H185.5mm
- ダウンライトＮＡ型
- ●取り付け可能天井寸法：300mm以上
- ●レンズを取り付けることにより、照射径を小さくできます。
- ※拡散仕様タイプもご用意しております。
カラー ホワイト サイズ W130mm×H90mm
- ダウンライトＮＤ型
- ●取付け可能天井懐寸法：250mm
- ※拡散仕様タイプもご用意しております。
カラー ホワイト(枠)+クローム サイズ W85mm×H73mm
光ファイバー
- 光ファイバーケーブル
- ●セット商品用の定尺光ケーブル
- 長さ20ｍ（種類10・15・20ｍ）
- ※20ｍを超える場合は特注品仕様となります。
